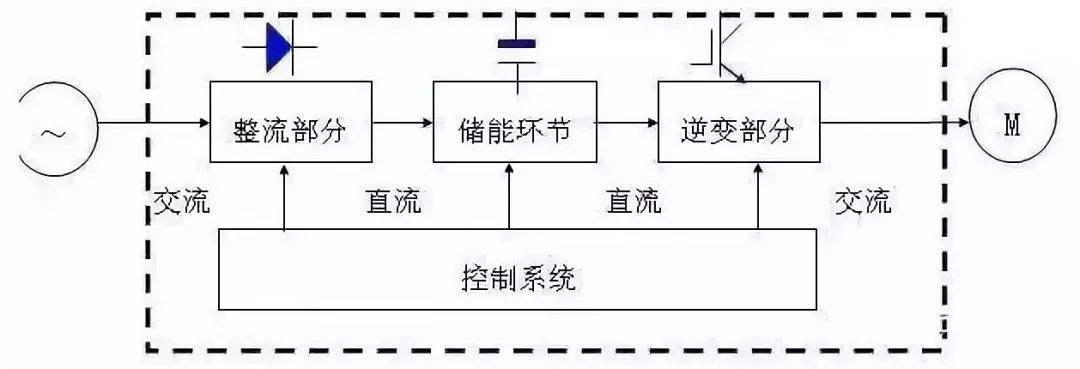

达人分享！高压变频器原理图“纯一不杂”

1、1高压变频器的构成内部是由十八个相同的单元模块构成，每六个模块为一组，分别对应高压回路的三相，单元供电由移相切分变压器进行供电原理图2功率单元构成功率单元是一种单相桥式变换器，由输入切分变压器的副边。

2、原理是通过降压变压器，将电网电压降到低压变频器额定或允许的电压输入范围内，经变频器的变换形成频率和幅度都可变的交流电，再经过升压变压器变换成电机所需要的电压等级这种方式，由于采用标准的低压变频器，配合降压，升压变压器，故可以任意匹。

3、1变频器的主回路 ？电压型变频器主电路包括整流电路中间直流电路逆变电路三部分组，交直交型变频器结构见附图1 1整流电路？VD1~VD6组成三相不可控整流桥，220V系列采用单相全波整流桥电路380V系列采用桥式。

4、高压变频器的系统组成和原理高压变频器为直接高－高结构，不需输出升压变压器，输出为单元串联移相式PWM方式，其主电路结构如图所示高压变频器具有运行稳定调速范围广输出波形正弦好输入电流功率因数高效率高等特点。

5、变频器工作原理主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电。

6、变频器工作原理 主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容电流型是将电流源的直流变换为交流的变频器，其。

7、10kv高压变频器工作原理高压变频器是一种串联叠加性高压变频器，即采用多台单相三电平逆变器串联连接，输出可变频变压的高压交流电按照电机学的基本原理，电机的转速满足如下的关系式n=1一s60fp=n×1一s。

8、变频器接线图及其工作原理可以看下下面的主电路的接线 1电源应接到变频器输入端RST接线端子上，一定不能接到变频器输出端UVW上，否则将损坏变频器接线后，零碎线头必须清除干净，零碎线头可能造成异常。

9、常用变频器工作原理，电路图变频器的工作原理我们知道，交流电动机的同步转速表达式位n=60 f1sp 1式中 n异步电动机的转速f异步电动机的频率s电动机转差率p电动机极对数由。

10、变频器工作原理主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容电流型是将电流源的直流变换为交流的变频器。

11、变频器工作原理由于交流电机不能用改变电压来实现调速交流电机必须用改变频率来实现调速变频器是可调频率的设备，用可调频率来改变交流电机的速度 变频器1将工频交流电源通过整流器变成直流电源2把整流电源。

12、所有变压器原理无非是经过交流磁通，变换出电压电流和阻抗的过程高压也不过如此至于高压整流变压器用在高压变频的作用主要是，次级变换出几至几十组低压供给逆变组件解决逆变器件耐压低的世界难题，逆变组件以依次叠加。

13、变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类1电压型是将电压源的直流变换为交流的变频器。

14、不知道你问这个做什么，不过变频器的原理很简单，最主要的就是逆变电路和控制原理，一般的变频器都是交直交电压型变频器，由整流滤波制动逆变缓冲与保护电路组成其原理是通过整流将工频交流整成直流，然后通过滤波电路过滤成稳定的。

15、主要功能是1利用信号来开关逆变器的半导体器件2提供操作变频器的各种控制信号3监视变频器的工作状态，提供保护功能变频器的分类1按输入电压等级分类变频器按输入电压等级可分低压变频器和高压变频。
