分析！门禁接线图方法

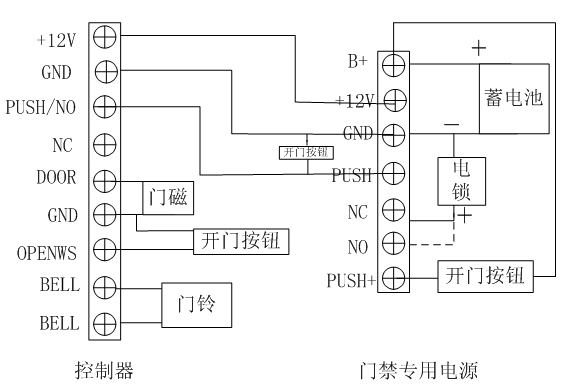

1先给门禁电源接220V的电2接好220V电压后再来看看门禁电源的接线端口3以下有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接下来先接磁力锁，磁力锁就。

指纹门禁接线方法设备分为总电源开关指纹机电锁总电源开关电锁在装修过程中已经预埋安装在墙内，基本不需要太费事要注意的是一定要预留好总电源到门外指纹机的线其他连接方法1共地法用1条线或者。

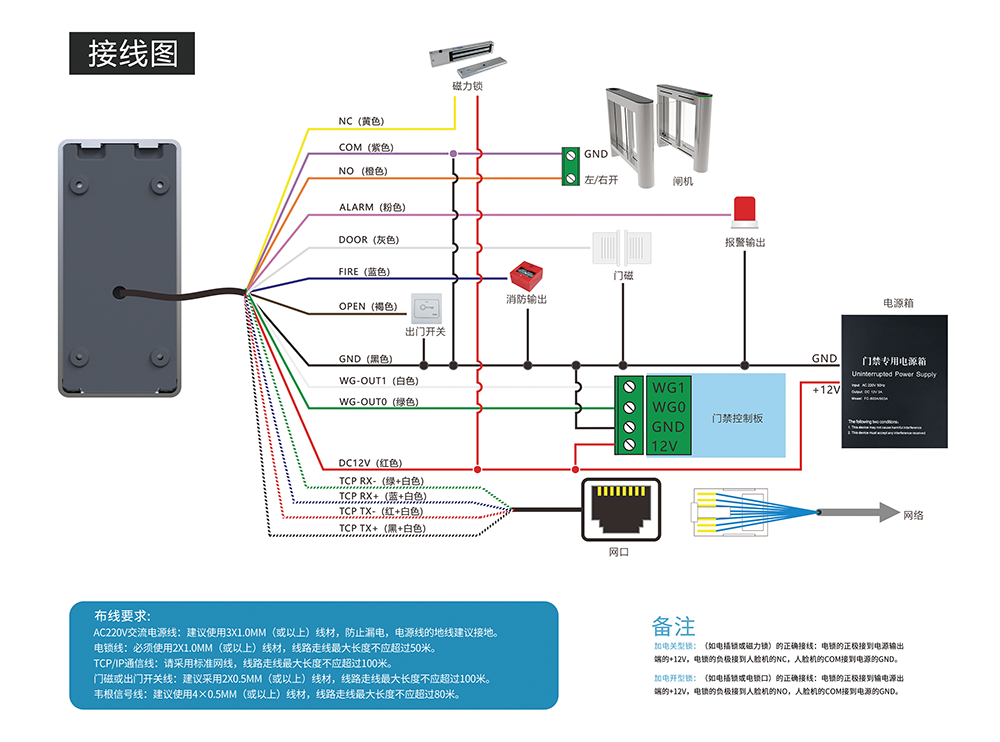

1如下图，这一套装门禁总体的接线图2门禁考勤一体机GND接地接门禁电源的GND12V接电源门禁电源的12V，为门禁主机提供12V的电压COM公共端NO通电上锁接门禁电源的PUSH3NC断电开锁，AL+。

3尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保证信息纪录的完整性4做好调试记录摘要门禁接线图方法。

6如需要联网的话，还要接入RS485线RS485通讯方式或网线TCPIP通讯方式与门禁主机连接，另一端和电脑连接，RS485线2芯屏蔽线还需要接入串口转RS485转换器与电脑主机串口连接网线与电脑网卡网口连接。

纳奇门禁接线图方法最近几年随着感应卡技术，生物识别技术的发展，门禁系统得到了飞跃式的发展，进入了成熟期，门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一套完整的出入管理系统，更好的保障了大家财产以及。

你知道门禁系统都需要什么设备吗设备有没有买好，主要是开门系统门禁电源系统电锁三部分组成，开门系统可以用刷卡指纹密码等，这个根据自己需求，输出的信号都一样，都是一个开关量信号，把这个信号接在门禁电源上，再用。

我搞啦几套，心得是，只用3个接点就好，+12 GND PUSH1， 其他全部不要， 电源，门禁，电所，都有这三处的，电锁内，除啦+12 GND ， PUSH1 可以接 K， 或 L 各厂家不同，反正就是。
