分析！门禁接线图方法“冰清水冷”

1、1先给门禁电源接220V的电2接好220V电压后再来看看门禁电源的接线端口3以下有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接下来先接磁力锁，磁力锁就；1门禁主机上的+12VGND端门禁主机供电接门禁电源的+12VGND端2电控锁正端接门禁电源的NO或NC端视常开锁常闭锁而定通常接法接到NC端通电开锁，断电关锁电控锁负端接门禁电源的GND端3门；理论上接线方法自动门的红外探头一般有4条线连接自动门控制板接线端，其中两条是电源线，不用管另外两条是控制线，在自动门控制板接线处，拆下来不再接其它设备原来接这两条线的端子，分别接控制器继电器输出的 COM；各种电锁接门禁控制器接线图 来源原创 发布时间2011415 作者深圳市中安瑞科技有限公司 经常会碰到客户询问电锁如何接线的问题，现整理出来各种电锁的接线图，供大家参考电锁根据开锁方式不同，可以分为断电开锁型。

2、1前端设备A进门处安装读卡器在读卡器感应范围内，切勿靠近或接触高频或强磁场，并需配合控制箱的接地方式B出门处安装出门按钮C电磁锁安装在门和门框的上沿；电源控制器就有带一张说明书，上面有接线方法；门禁系统详细安装接线图要看你选用的产品而定电锁是门禁系统常用设备，利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果一般门禁系统配置门禁主机门禁电源电控锁电插；接门禁专用电源上，电锁正极接电源NC端子，负极接电源com或者gnd端子上直接接到门禁机上，电锁正极接门禁机Nc端子，电锁负极接电源GND端子，电源12V+接com端子电控锁，阴极锁 主要安装于不锈钢门，木门，主要接线方式正极接。

3、指纹门禁接线方法设备分为总电源开关指纹机电锁总电源开关电锁在装修过程中已经预埋安装在墙内，基本不需要太费事要注意的是一定要预留好总电源到门外指纹机的线其他连接方法1共地法用1条线或者；门禁考勤一体接线主要是接四根线门禁考勤一体机上的12V接门禁电源的12V，门禁机上的GND接电源的GND，门禁机上的COM接电源的GND，门禁机上的NO接电源的PUSH；门禁系统，在智能建筑领域，意为Access Control System，简称ACS指“门”的禁止权限，是对“门quot的戒备防范这里的“门”，广义来说，包括能够通行的各种通道，包括人通行的门，车辆通行的门等因此，门禁就包括了车辆；使用不同的门禁系统对布线的要求不同，笔者以现使用的一款金属指纹机为例介绍一下门禁布线的基本接线图1 外接读卡器 接线如图一所示，本机配有内置EM读卡器，也可以外接EMICHID等维根26读卡器，使用方法和内置读卡器。

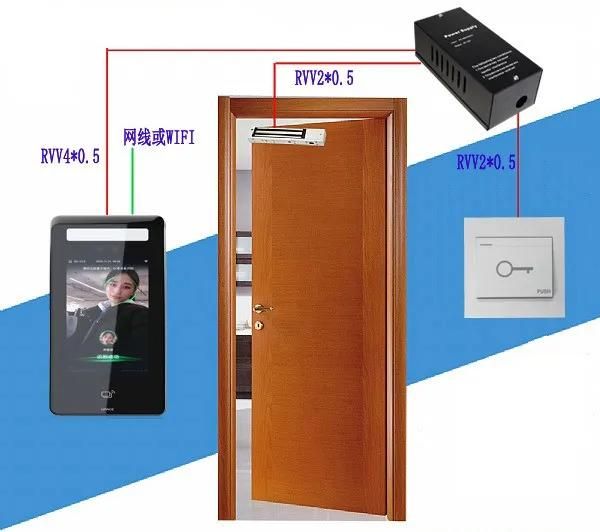

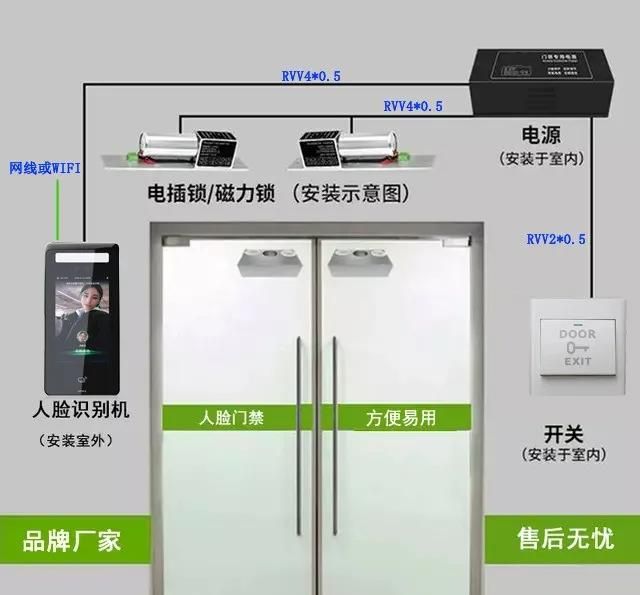

4、1如下图，这一套装门禁总体的接线图2门禁考勤一体机GND接地接门禁电源的GND12V接电源门禁电源的12V，为门禁主机提供12V的电压COM公共端NO通电上锁接门禁电源的PUSH3NC断电开锁，AL+；网络型门禁系统接线图门禁系统，在智能建筑领域，意为Access Control System，简称ACS指“门”的禁止权限，是对“门quot的戒备防范这里的“门”，广义来说，包括能够通行的各种通道，包括人通行的门，车辆通行的门等因；3尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保证信息纪录的完整性4做好调试记录摘要门禁接线图方法。
