讲解！并口硬盘跳线“桃红柳绿”

2RESET SW 机箱复位键，用于重启电脑同样正负极插反也没关系不会烧东西3HDD LED有的也叫IDE LED 这个通常用来连接硬盘，显示硬盘工作状态这个插反也仍然没关系，但硬盘灯不会亮，如果发现不亮，调换顺序即可4por。

跳线的三种设置master主盘slave从盘cable select根据在数据线上的位置决定主从如下是我给大家整理的IDE硬盘跳线设置，希望对大家有所作用小提示如果一根IDE数据线上只接惟一的IDE设备，不管这个IDE设。

如果需要从其中一块硬盘做引导，这样基本可以跳出来当然也要根据主板型号相应的设置BIOS如果是两条数据线上挂两块硬盘，就不用跳了看看主板上的IDE1就是主盘，IDE2就是从盘。

两块串口硬盘，不必跳线，在bios设启动顺序即可两块硬盘的启动顺序要在bios里设置不同的bios，界面不一样但使用的英文差不多，下面讲解一下步骤不同的bios也大同小异1开机进bios设置，可以看到boot device。

1两个硬盘接在同一根硬盘数据线上，则第二硬盘应设为从盘SLSlave Device 2第二硬盘接在第二个IDE接口Secondary IDE Connector上，如果该接口的数据线上只有一个硬盘，也没接光驱，那么，第二硬盘就不用跳线如果这根数据线。

楼下误人子弟主从盘跳线是IDE并口硬盘的事了，与SATA串口硬盘无关SATA接口硬盘需到BIOS中设置哪个硬盘作启动盘即可至于SATA3硬盘上的跳线，是为了兼容SATA2主板而设的，一般可以不用。

1 跳线区最靠近数据线接口的那对，有一只跳线帽，用镊子小心取下来，就由主盘变为从盘反之，由从盘变为主盘2 如果是两根数据线，按主板接口顺序，1 2接主从盘如果是一根数据线，则要把两端接主板和主盘。

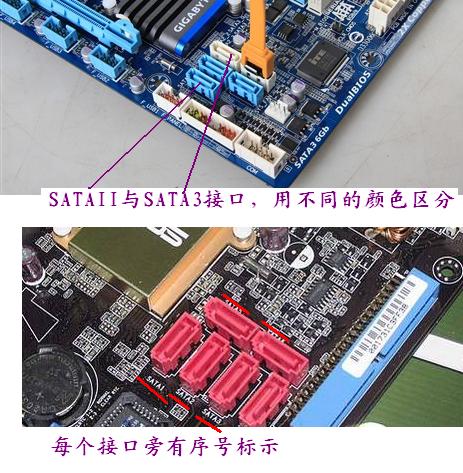

传统并口硬盘8针跳线作用是当一条IDE线接两个IDE设备时，区分主从设备而串口硬盘跳线为4针，作用是区分硬盘传输速率串口硬盘主从识别由主板串行接口负责，不再通过跳线区分2006年后出厂的主板可以自动识别并设置串口。

并口硬盘和光驱共用一条IDE线需要将硬盘跳线设置成主盘，把光驱跳线设置成从盘，硬盘要接数据线的一头，光驱接中间的接口在BIOS里面如果能看到这三个设置，在启动顺序项里，把第一启动顺序改成串口硬盘就可以了。

Seagate硬盘的跳线设置方法很简单，其跳线也在数据线接口与电源接口之间，有了前面设置IBM硬盘的经验，相信你看了这幅示意图就会设置了从图中可以看出，当将一个跳线帽插在“GH”上时，硬盘为“Master”将所有的跳线。

串口硬盘是不要设置主从盘的，直接插上就可以用了以前的并口银盘是有主从之分的设置主要在跳线帽，这个硬盘上面有标示的各种品牌的设置都不一样的如果你只有一块硬盘设置主盘和从盘都无所谓的如果是两块硬盘。

硬盘跳线硬盘跳线说白了，其实就是把硬盘后面的2跟小针连到一起，连这2个小针的就叫跳线帽，一般跳线帽在硬盘上就有，或你去买硬盘那要一个都会给你的，不用买，那东西小的真不知道该怎么卖如果你的硬盘是IDE接口。

使用sata串口硬盘和并口硬盘是一样的，同主板接串口数据线，从电源接串口电源，就行了如果两个硬盘都是串口，将作主盘插在1槽，从盘插在2槽如果一个是串口，一个是并口，各用各的数据线，各插个的插入口就是了。

我的老硬盘式35存IDE接口硬盘，我买了一个硬盘盒，接入后电脑无法识别电脑硬盘是stat 120G串口的，老硬盘跳线上英文分别是Slave，Master or single drive ，Enable cable select，Msater with nonATA compatible slave ，Limit drive cap。

select三种，很少有其它情况，各个品牌的光驱几乎都是这样，相对来说很是规范，使得设置比较简单一个硬盘一个光驱最容易硬盘跳线在MASTER上，光驱跳线在SLAVE上分别接在主板的IDE口上硬盘最好接在第一IDE口上两个。
